GB/T2652-2008標(biāo)準(zhǔn)主要規(guī)定焊縫及熔敷金屬拉伸試驗的方法和試樣制備方法，試驗設(shè)備為拉力試驗機(jī)，拉伸試驗按GB/T228標(biāo)準(zhǔn)進(jìn)行。

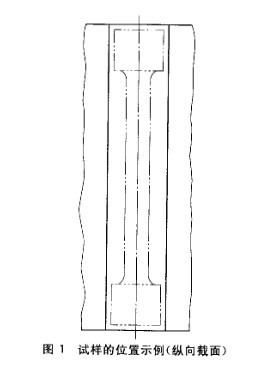

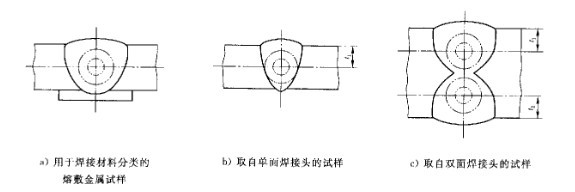

試樣應(yīng)從試件的焊縫及熔敷金屬上縱向截取，加工完成后，試樣的平行長度應(yīng)全部由焊縫金屬組成，如圖：

為了確保試樣在接頭的正確定位，試樣兩端的接頭橫截面可做宏觀腐蝕。

取樣所采用的機(jī)械加工方法或熱處理方法不得對試樣性能產(chǎn)生影響。

試樣表面應(yīng)避免產(chǎn)生變形硬化或過熱。

試驗時，用拉力試驗機(jī)逐步連續(xù)加載，直至試樣破壞，求得相關(guān)力學(xué)參數(shù)。試樣斷裂后，應(yīng)檢驗斷口表面，在斷口上對試驗可能產(chǎn)生有害影響的缺欠都應(yīng)在報告中記錄，記錄包括缺欠類型、尺寸和數(shù)量，有白點存在時，應(yīng)做記錄且僅將白點的中心區(qū)域視為缺欠。
